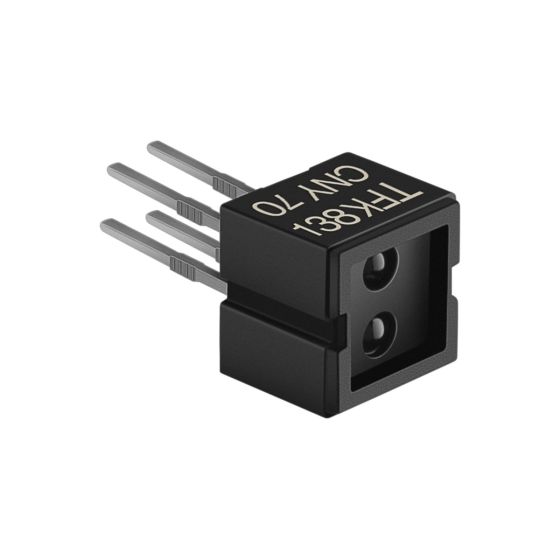

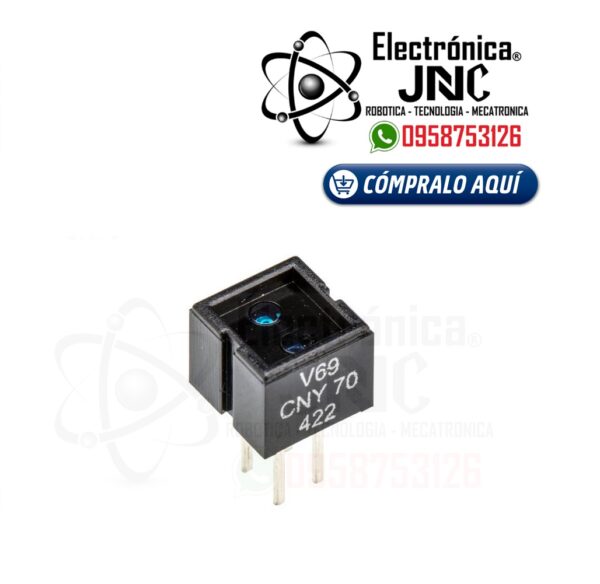

CNY70 Sensor Infrarrojo Reflectivo
$1,99
CNY70 Sensor Infrarrojo Reflectivo El CNY70 es un sensor óptico reflexivo que tiene una construcción compacta dónde el emisor de luz y el receptor se colocan en la misma dirección para detectar la presencia de un objeto utilizando la reflexión del infrarrojo sobre el objeto. La longitud de onda de trabajo es 950nm. El detector […]
Descripción
CNY70 Sensor Infrarrojo Reflectivo
El CNY70 es un sensor óptico reflexivo que tiene una construcción compacta dónde el emisor de luz y el receptor se colocan en la misma dirección para detectar la presencia de un objeto utilizando la reflexión del infrarrojo sobre el objeto. La longitud de onda de trabajo es 950nm. El detector consiste en un fototransistor.
El CNY70 es un sensor óptico reflexivo que tiene una construcción compacta dónde el emisor de luz y el receptor se colocan en la misma dirección para detectar la presencia de un objeto utilizando la reflexión del infrarrojo sobre el objeto.
El CNY70 funciona como un detector de distancia. Para esto, requiere de una superficie que pueda reflejar la luz infrarroja. Entonces el detector recibe esta luz en la base del foto-transistor. Si la corriente en la base es suficiente, permite el paso de corriente entre el colector y el emisor. El CNY70 funciona como un switch que se abre o cierra si existe una superficie que refleje la señal que emite el diodo IR.
La distancia máxima, la determina la corriente que le llega a la base del transistor. La distancia va desde 0 mm hasta 10 mm.
Aplicaciones
Detección de presencia o ausencia de objetos
Detección de posición
Seguimiento de línea en robótica
Medición de revoluciones
Escaneo de discos codificados
Encoders
Funcionamiento
El funcionamiento es similar al sensor de ultrasonidos HC-Sr04, pero mediante infrarrojos.
ACTERÍSTICAS
- Sensor óptico por reflexión
- Combina un led infrarrojo emisor y un fototransistor receptor en un mismo módulo
- Longitud de onda del emisor: 950 nm
- Rango de operación con cambio >20% de la corriente de colector: 0 mm a 5 mm
- Distancia operativa a corriente de salida pico: <0 .5=»» font=»» mm=»»>
- Filtro contra la luz del espectro visible
- Corriente del LED en directo max: 50 mA
- Voltaje inverso del LED max: 5 V
- Corriente de colector del fototransistor en directo max: 50 mA
- Voltaje colector-emisor del fototransistor max: 32 V
- Voltaje emisor-colector del fototransistor max: 7 V
Aplicaciones
Detección de presencia o ausencia de objetos
Detección de posición
Seguimiento de línea en robótica
Medición de revoluciones
Escaneo de discos codificados
Encoders
CNY70 Sensor Infrarrojo Reflectivo
Caracteristicas:
-Tipo de embalaje: con plomo
-Tipo de detector: fototransistor

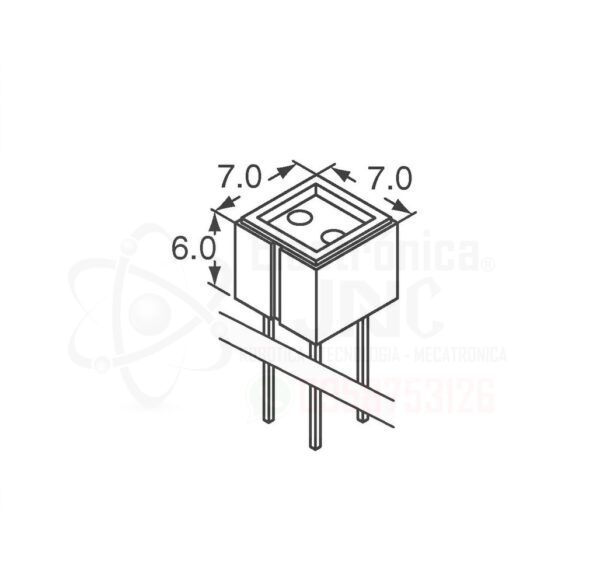

-Dimensiones (L x W x H en mm): 7 x 7 x 6
-Distancia de funcionamiento máximo: -Rango de trabajo dentro relativa> 20%
-corriente de colector: 0 mm a 5 mm
-Salida de corriente típica bajo prueba: IC = 1 mA
-longitud de onda del emisor: 950 nm
-Filtro de bloqueo de luz solar
